最近有很多客戶來電咨詢管用螺文的應用規范,針對于此株洲熱鉆公司就技術方面給各位說明一下應用的規范.
    PT(英制管用推拔螺紋)
        是使用面直角的螺紋峰,現在將規格統一為軸直角者.JIS定為耐密用而組全外螺紋和內螺紋.
      PT外螺紋除了配合PT內螺紋,有時也配合PS.
      PS(英制管用推拔螺紋用平行內螺紋)
          屬于JIS內PT的規格,舊JIS裹有外螺紋,現在已被取消,對方的外螺紋規定要有用PT.(耐密用)
      PF(英制管用平行螺紋)
        JIS所定的機械接合螺紋,外螺紋與內螺紋成一對,許容差之設定與PS不同,采用一般固定螺釘方法,外螺紋在負邊,內螺紋在正邊,成為無余隙公差.
         精度有A級.B級二等級.
     NPT(美制管用耐密推拔螺紋)
         制定在ANSI規格中,稱為美國標準管用推拔螺紋,有外螺紋與內螺紋.NPT外螺紋不但對NPT內螺紋配合,有時也配合NPSC,這點類似T.紋峰與根切成同形,又因公差,大余隙.壓緊兩種配合都可用.如用潤滑齊,則變成耐密用,耐密用者另有稱為干封閉之如NPTF,NPSF等付有F之一群.
   NPTF(美制管用耐密推拔螺紋)
     NPTF外螺紋,像PT.NPT有時也配合NPSF.NPSI(都是內螺紋).因這種螺紋都是峰尖.根淺.峰不是密接于根就是食進.可防止在此部份變成螺旋狀間隙,這是前述耐密性之理由.

   PTF(美制管用耐密推拔螺紋)
     耐密推拔螺紋.外螺紋之對方是NPSI,內螺紋之對方是NPTF.齒形和各部尺寸與NPTF相同,但內螺紋之小端徑及外螺紋之大端徑短一節距表.也是干封閉用.
   NPTR(美制欄桿管接頭)
     ANSI芝欄桿接頭用管用推拔螺紋,有外螺紋與內螺紋,不和別種配合.下記螺紋長度以外和NPT相同.如2寸以下外螺紋之管端短三節距,2寸以上都短三節距,內螺紋也在管口削峰擴大2.5~3節距,剩余螺紋長度比NPT作手轉配合短1~2節距.
  ANPT(美制管用耐密推拔螺紋)
      MIL(陸軍規格)之管用耐密推拔螺紋,由外螺紋與內累紋成組.螺紋基本上與NPT相同,量規制度如NPTF使用L2規,L3柱塞規,相異點為使用六段切除之外徑用,風徑用推拔量規,量規之峰部切斷大小另有規定.
   NPSC(美制直管接頭用管用平行螺紋)
     如PS只有內螺紋,對方要用NPT.有效徑許容差與PS相同.正負同尺寸,精度也大致類似
  NPSC(燃料管用耐密平行螺紋)
   主要用天軟材料,外螺紋采用NPTF(干封閉).有效徑許容差設于負邊,公差定于NPC之1/2(等于單邊公差),螺紋齒形與NPTF相同,作成峰與根間無余隙,將推拔外螺紋緊配,擴大內螺紋管口適合使用.
NPSI(中間管用耐密平行螺紋)
    有效徑許容差在正負兩邊,負邊.大公差和NPSF相同,可以說是近于基準有效徑之中間的尺寸.對使用硬或脆性材料時多增加管壁厚度,避免相配時擴張過度而破壞而規定比NPSF稍大.
  NPSM
    ANSI之機械接合用者裹,具有比較精密配合之外螺紋內螺紋兩方都是平行的組合之螺紋.
     精度略近PF之A級,有0.03 以上之余隙,和美制螺紋之2A,2相同.使用于無內壓作用之鑄鐵管,鋼管.黃銅等之接合
  NPSL
    ANSI之機械接合用者裹,配合鎖緊帽之螺紋,外螺紋.內螺紋兩方都是平行的組合,而余隙有NPSM之大約2-4倍之松配合者.
     外螺紋為了能直接切削于標準尺寸管外面,連最小有效徑也規定比基準尺寸大.公差除小尺寸者外規定比NPSM大.
NPSH
     使用于流通蒸氣.空氣.水等之軟管接頭之螺紋,雖然外螺紋,內螺紋兩方都是平行的組合,設以0.2~0.25之最小余隙之松配合,以襯墊.密合墊等耐密.
     無論內螺紋,外螺紋都比NPSM大,然公差規定大0.02左右.
UNS
     以薄壁管用螺紋被推薦的美制螺紋之27紋系,外螺紋,內螺紋各適用,2A,2B級.呼稱范圍是1/4-1',此呼稱是美制與管用螺紋有異。
  C(薄鋼電線管螺紋)
     JIS B0204-1976 之80螺紋,在舊規格使用以外徑之寸數值做呼稱,改正為如C15,C19,C25等以mm之整數值.記號"c"為CONDUIT TOBE之首字.
  G(厚鋼電線管螺紋)
     1976年9月新制定厚鋼電線管螺紋.制定于JIS B0204之規格內,取符號G(GAS PIPE)之首字.

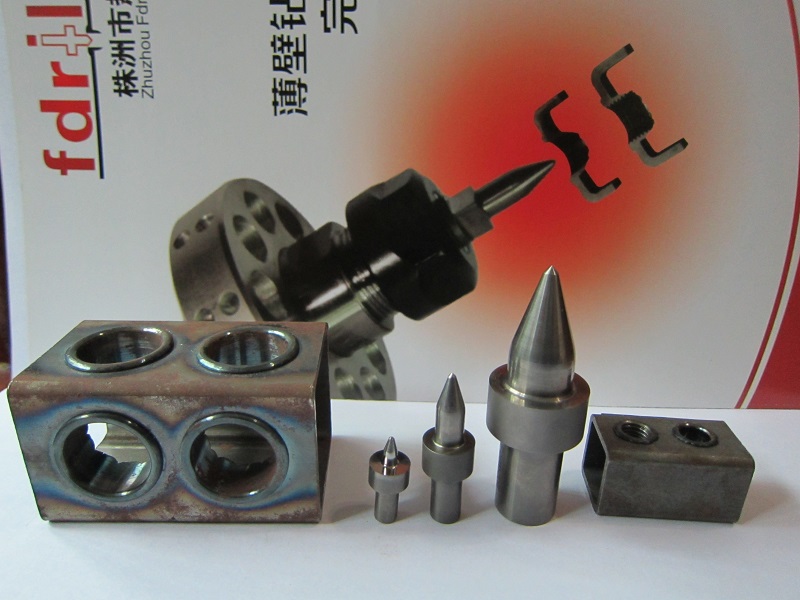

    株洲市熱鉆工貿有限公司專業生產管螺紋用熱熔鉆頭，包括英制直管螺紋BSP G1/8,G1/4，G3/8，G3/4;美制圓錐管螺紋NPT 1/8,1/4，3/8，3/4.Fdrill富德銳牌熱熔鉆，精度保證，密封性好，強度好。
